XJD615智(zhi)能(neng)配变(bian)终(zhong)端(TTU)主(zhu)要用于农网智(zhi)能(neng)型低压配电(dian)(dian)(dian)箱内(nei)，终(zhong)端采GPRS/CDMA数(shu)据通(tong)讯方(fang)式(shi)，以公共的(de)GSM移动(dong)通(tong)信网络为载体(ti)，辅助(zhu)以现场RS485总线、红(hong)外线等通(tong)讯方(fang)式(shi)，将农网配电(dian)(dian)(dian)箱内(nei)的(de)断路器、剩余电(dian)(dian)(dian)流漏电(dian)(dian)(dian)动(dong)作断路器、无(wu)功补偿投(tou)切状态、配电(dian)(dian)(dian)变(bian)压器工况、计量(liang)电(dian)(dian)(dian)能(neng)表等为主(zhu)要控(kong)制管理(li)对(dui)象，对(dui)相关的(de)用电(dian)(dian)(dian)信息(xi)(xi)进行监测(ce)，实现供用电(dian)(dian)(dian)监测(ce)、控(kong)制和管理(li)，具有远程抄表、用电(dian)(dian)(dian)异常(chang)信息(xi)(xi)报警、负荷管理(li)与控(kong)制等多(duo)种(zhong)功能(neng)。

性(xing)能(neng)特点

Ø 终端的结构采用U型机箱，主要由主处理板、电压电流接口、负载电流采集板、遥控及告警接口板、遥信及RS485通讯板、电容器投切接口板、GPRS通讯板、电力载波通讯板组成。电路板单元采用插拔式结构，便于维护和更换。
       终端具有以下特点：
       1、配电变压器监测与保护：过流（过载）保护、过压保护、欠压保护；

       2、用户用电(dian)信(xin)(xin)息监(jian)测：监(jian)测电(dian)压、电(dian)流(liu)、功率、负(fu)载率等信(xin)(xin)息；

       3、配电变压器计量(liang)总表监(jian)测：监(jian)测电能表的电量(liang)和运(yun)行状态；

       4、剩余电流(liu)动作保护器(qi)监测与控制(zhi)：监测负(fu)载回路的剩余电流(liu)数值、开关动作次数及    遥控分合闸；

       5、状态(tai)监测(ce)：监测(ce)进出线开(kai)关、前(qian)后门开(kai)关；

       6、负荷(he)管理：可设(she)置用(yong)电负荷(he)，实现负荷(he)管理；

       7、电能质量(liang)管理：监测电压、电流谐(xie)波分量(liang)及畸变(bian)率，为谐(xie)波治理提供依据；

       8、线(xian)损(sun)计算(suan)：监测配变总表电(dian)量(liang)和台区用户(hu)电(dian)量(liang)，可统计分析线(xian)损(sun)；

       9、防窃电(dian)(dian)：采集电(dian)(dian)表电(dian)(dian)量和(he)交采电(dian)(dian)量，发现不一(yi)致，可及(ji)时(shi)发现异常信(xin)息；

      10、防盗(dao)：增(zeng)加摄像(xiang)头，在(zai)打开配电箱前门时(shi)可拍照，主(zhu)动上报事件(jian)，及时(shi)发现(xian)非法操 作人(ren)员，防止设备被破坏和盗(dao)窃(qie)；

      11、分布(bu)式(shi)电(dian)(dian)(dian)源(yuan)监测与控制：可(ke)采集分布(bu)式(shi)电(dian)(dian)(dian)源(yuan)的电(dian)(dian)(dian)压、电(dian)(dian)(dian)流，计(ji)算(suan)出分布(bu)式(shi)电(dian)(dian)(dian)源(yuan)的电(dian)(dian)(dian)量。

      12、通信功(gong)能：GPRS上行通信，载(zai)波下行通信。

      13、互动化管(guan)(guan)理：掌上机(ji)现场(chang)管(guan)(guan)理，本地RS232通信管(guan)(guan)理。

Ø 终端等(deng)效(xiao)功能

技术指标

Ø 电压(ya)电流输入

1、测量交(jiao)流回路的输入：3路电(dian)压，3路电(dian)流

2、保护回路(lu)电流(liu)：3路(lu)电流(liu)

3、出(chu)线负载(zai)电(dian)流(liu)(liu)回路的输(shu)入：6路电(dian)流(liu)(liu)

4、电(dian)(dian)容器(qi)补偿投切电(dian)(dian)流回(hui)路输入：12路电(dian)(dian)流,输入范围：4-20mA，采用(yong)50A/20mA 专(zhuan)用(yong)电(dian)(dian)流互(hu)感器(qi)。

5、分(fen)布式电(dian)(dian)源电(dian)(dian)压(ya)电(dian)(dian)流(liu)输入：3路电(dian)(dian)压(ya)，3路电(dian)(dian)流(liu)

Ø 遥信输入(ru)

输(shu)入(ru)路数：16路

输入方式：为不带(dai)电的开／合切换(huan)触点

Ø 直流模(mo)拟(ni)量输入

       a) 电流输入方(fang)式：4-20 ma，输入路数：6路

       b) 电阻输(shu)入(ru)方式：电阻0-40KΩ，输(shu)入(ru)路数(shu)：4路

       c)  专用湿度输入接(jie)口：1路

Ø 输出回(hui)路

       (1) 控制输出

              a) ;输(shu)出路数(shu)：4路开(kai)／合双(shuang)位置控制(zhi)输(shu)出和1路告警继(ji)电(dian)器输(shu)出。

              b) 输出继(ji)电器(qi)型式：双(shuang)稳态继(ji)电器(qi)。

              c) 触(chu)点额定功率(lv)：可接通和开断交流250V/5A。

              d) 触点(dian)寿命：通、断上述额(e)定电流(liu)不(bu)少于100000次。

       (2)无(wu)功补(bu)偿控(kong)制功能

              终(zhong)端具有2种无功补偿控制方式。

              1)本地无功补偿控制输出：12路电(dian)容器投切输出。可接多(duo)种规格的复合开关(guan)、投   切开关(guan)等器件。

              2)智能电容(rong)(rong)器(qi)485 通(tong)讯(xun)控制输出：可与多种规格的智能电容(rong)(rong)器(qi)通(tong)讯(xun)，实现无功投切和数据传(chuan)(chuan)输。无功补偿状(zhuang)态可上(shang)传(chuan)(chuan)主站(zhan)。

Ø 接口

       1、终端具有3路(lu)485通信接(jie)口，接(jie)口与内部电(dian)路(lu)电(dian)气隔离。

       2、1个标准的RS232接口，通(tong)(tong)讯(xun)速(su)率115200bps无校验，可(ke)用于现场通(tong)(tong)讯(xun)和管理。

   ;    3、1个标(biao)准的(de)USB接口，在面板上可用于程序升级。

       4、2个RJ45以(yi)太网口(kou)。

Ø 运行(xing)环境

       正(zheng)常工作温度(du)：-25℃～+55℃

       极限工作温度：-45℃～+70℃

Ø GPRS信号指示

       有表示GPRS信号和(he)指示。

       具有防(fang)止GPRS通信(xin)模块死机的断电自复位功(gong)能。

Ø 现(xian)场显示

       160*160点(dian)阵的液晶中文显示，内置二级国(guo)标字(zi)库。

安装开孔与外(wai)形(xing)尺寸

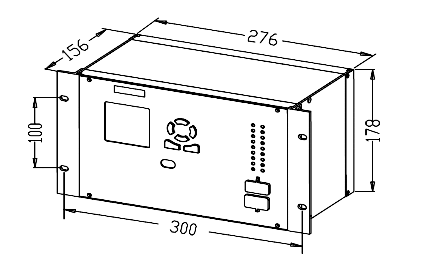

Ø 终端(duan)外观

终端外形尺寸（宽×高×深）：276mm × 178mm × 156mm

Ø 安装固定孔尺寸(cun)

安装固定孔尺寸（宽×高）：    300mm × 100mm

固定(ding)孔(kong)为腰型孔(kong) 4个，用M5 的螺钉(ding)固定(ding)。

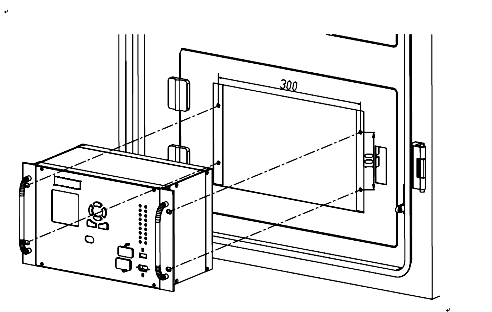

Ø 面板开孔(kong)尺(chi)寸

面板(ban)开孔尺寸(cun)（宽(kuan)×高(gao)）：    287mm ×180mm

面板固(gu)定方(fang)式(shi)

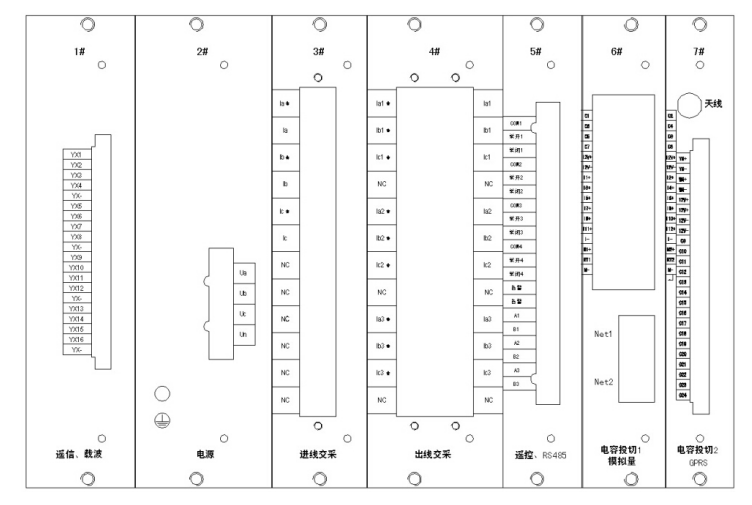

Ø 终端后(hou)面板端子图

订货须知

Ø 订货时应指明：
产品选型：简洁型、标准型、扩展型，是否含选配功能；
是否含载波功能。
