XJD9420馈(kui)线终端(FTU)是针(zhen)对柱上开关(guan)(guan)(guan)研制(zhi)的(de)(de)配网自动化终端产品(pin)，是各种类型柱上开关(guan)(guan)(guan)自动化的(de)(de)首选(xuan)配套(tao)机型。该装置(zhi)负(fu)责柱上开关(guan)(guan)(guan)等开关(guan)(guan)(guan)设备的(de)(de)开关(guan)(guan)(guan)量(liang)及测量(liang)量(liang)的(de)(de)采集，经过(guo)处理(li)后，实现(xian)馈(kui)电线路的(de)(de)故(gu)(gu)障(zhang)识别(bie)、故(gu)(gu)障(zhang)定位、故(gu)(gu)障(zhang)隔离。按通信协议(yi)报(bao)告给(ji)上级(ji)(ji)主站(zhan)或子站(zhan)，并(bing)接受上级(ji)(ji)下达的(de)(de)命令。

       配套常(chang)规开(kai)关(guan)（非(fei)VSP5开(kai)关(guan)），可(ke)以(yi)(yi)完成同杆架设(she)双线路及开(kai)关(guan)的监测与(yu)控制，同时实现(xian)电(dian)流型集中式馈线自(zi)动化功(gong)能(neng)(neng)；配套断(duan)路器时，可(ke)以(yi)(yi)实现(xian)过电(dian)流继(ji)电(dian)保护功(gong)能(neng)(neng)，应用于分支线、分界点或(huo)线路末端开(kai)关(guan)，同时可(ke)以(yi)(yi)配置一次重合闸功(gong)能(neng)(neng)，可(ke)以(yi)(yi)很(hen)好的处理架空线路瞬时性故障。

适用范围(wei)

       主(zhu)要应用于10KV架(jia)空(kong)线路，可直(zhi)接(jie)(jie)挂接(jie)(jie)在户外电线柱上。

性能特点

软件(jian)方面：

Ø 采用最流行的VxWorks嵌(qian)入式实(shi)(shi)时操(cao)作系(xi)统，充分保证了(le)系(xi)统的实(shi)(shi)时性、稳定性和可移(yi)植性；

Ø 系统(tong)软件(jian)采用(yong)模块式设计，开(kai)放式体系结构，可以根据(ju)不同的设备和应(ying)用(yong)任意加载相(xiang)应(ying)模块，具有很(hen)好(hao)的灵活(huo)性和可裁减(jian)性；

Ø 预(yu)留功(gong)能(neng)接口，易与第三方功(gong)能(neng)模块连接；

Ø 提(ti)供(gong)功能丰(feng)富的(de)配(pei)置(zhi)(zhi)维护工具，使得用户可以利用配(pei)置(zhi)(zhi)维护工具完(wan)成复杂(za)的(de)参(can)数(shu)定(ding)制、工况显示(shi)和事(shi)件模拟。

硬件方(fang)面(mian)

Ø 主CPU采(cai)用(yong)32位(wei)高性能处理器，主频可达到240MHz，信息处理容量(liang)大，升(sheng)级方便；

Ø 采用了大容量(liang)SDRAM，配(pei)合32位高性能(neng)处(chu)理(li)(li)器(qi)，实现了对(dui)线路(lu)故(gu)障(zhang)识别和处(chu)理(li)(li)及三遥监控功能(neng)；

Ø 可接(jie)入双(shuang)路交流电(dian)源并(bing)具(ju)有备用(yong)电(dian)源自(zi)动投切(qie)功能(neng)。

维护(hu)方面

Ø 采用(yong)大液晶汉显(xian)，键(jian)盘操作，提供良好的人机交(jiao)互环(huan)境(jing)；

Ø 提供各种指(zhi)示(shi)灯指(zhi)示(shi)运行状(zhuang)态(tai)；

Ø 提供远程(cheng)和本地维护接口，使(shi)得运(yun)行(xing)人员可在(zai)本地或远方(fang)对其进行(xing)维护。

通讯方面

Ø 支(zhi)持电话拨号、无(wu)线、光纤以(yi)(yi)太网、RS232/485以(yi)(yi)及GPRS/CDMA等多种通信方式；

Ø 可接入其(qi)他(ta)站端设备；

Ø 通信规(gui)约(yue)丰富，支持(chi)(chi)目前通用的规(gui)约(yue)，并(bing)支持(chi)(chi)地方扩展规(gui)约(yue)。

Ø 对时功能(neng)接受主站的对时命令，与系统时钟保持同步。

统计及数据存(cun)储方面(mian)

Ø 负荷曲(qu)(qu)线存(cun)储功能(neng)具(ju)有大容(rong)量历(li)史数(shu)据存(cun)储功能(neng)，可(ke)以保存(cun)各(ge)线路负荷曲(qu)(qu)线数(shu)据，保存(cun)周期以分钟为单位任意配(pei)置；曲(qu)(qu)线数(shu)据最多可(ke)选(xuan)定120个数(shu)据量。

Ø 事件顺序(xu)记(ji)录记(ji)录系统状态量发生变化的(de)时刻和先后(hou)次序(xu)，记(ji)录数量可通(tong)过配(pei)置(zhi)(zhi)文(wen)件在(zai)装置(zhi)(zhi)存储(chu)空(kong)间允许(xu)的(de)范(fan)围内任意配(pei)置(zhi)(zhi)，分(fen)辨率<=1ms。

环境方面

Ø 适应严酷环(huan)境，工(gong)作温度－40℃～＋80℃，防磁、防震、防潮(chao)；

Ø 电(dian)磁兼容符(fu)合IEC61000-4、GB/T13729、DL/T630、DL/T721标准，可适应强电(dian)磁环境。

故障处理方面

Ø 支(zhi)持(chi)故障(zhang)检测，能辨别相间(jian)短路、单相接地；

Ø 具有三段式过(guo)流保(bao)护(hu)功能；

Ø 具(ju)有(you)分(fen)界开关控(kong)制器功(gong)能，迅速切除用户分(fen)支线故障；

Ø 具有重(zhong)(zhong)合闸(zha)功能，能够配置一次、二次、三(san)次重(zhong)(zhong)合闸(zha)；

Ø 专(zhuan)用后台(tai)维护软件(jian)具有装(zhuang)置(zhi)安(an)装(zhuang)站(zhan)点信(xin)(xin)息描述、终端运行(xing)参数(shu)(shu)设(she)置(zhi)、终端运行(xing)工(gong)况监视、各线路(lu)(lu)定值整定、转(zhuan)发(fa)(fa)配(pei)置(zhi)设(she)置(zhi)、实时数(shu)(shu)据(ju)监控、模拟量精度校验、历(li)(li)史曲(qu)线数(shu)(shu)据(ju)读取、历(li)(li)史记录(lu)读取等(deng)应用功(gong)能(neng)；具有相应终端站(zhan)点信(xin)(xin)息、运行(xing)参数(shu)(shu)、线路(lu)(lu)定值、转(zhuan)发(fa)(fa)配(pei)置(zhi)等(deng)文件(jian)存储(chu)形(xing)式(shi)的离线管理(li)功(gong)能(neng)，并(bing)可以根据(ju)需求(qiu)将读取的历(li)(li)史曲(qu)线数(shu)(shu)据(ju)、历(li)(li)史记录(lu)等(deng)以文件(jian)形(xing)式(shi)保(bao)存。

Ø 具(ju)有电(dian)压(ya)时(shi)间(jian)型和电(dian)压(ya)电(dian)流(liu)型，配合分(fen)段开(kai)关(guan)(guan)、联络(luo)开(kai)关(guan)(guan)，能够实现故障定(ding)位和转供电(dian)。

加密功能(neng)

Ø 按照国家(jia)电(dian)网(wang)调[2011]168号文件及(ji)其补(bu)充规定对(dui)(dui)关于加(jia)强配电(dian)网(wang)自(zi)动化(hua)系统(tong)安全防护工(gong)作通(tong)知的相关要求(qiu)，RD-9410系列智能配电(dian)终端嵌入了(le)基于非对(dui)(dui)称(cheng)加(jia)密(mi)算法的数学签字认证(zheng)、非对(dui)(dui)称(cheng)公钥(yao)(yao)加(jia)密(mi)、对(dui)(dui)称(cheng)加(jia)密(mi)及(ji)解密(mi)技术(shu)，且(qie)同时支持国调配电(dian)网(wang)自(zi)动化(hua)系统(tong)安全防护方案(an)所规定的密(mi)钥(yao)(yao)会话协商、公钥(yao)(yao)更新及(ji)公钥(yao)(yao)的检查等功能。

保护功能

Ø 针对(dui)每条(tiao)出(chu)线(xian)设计(ji)有过(guo)负荷、过(guo)电(dian)(dian)流(liu)、零(ling)序电(dian)(dian)压、零(ling)序电(dian)(dian)流(liu)集中继电(dian)(dian)保护功能（不考虑环(huan)进(jin)环(huan)出(chu)），过(guo)电(dian)(dian)流(liu)保护同时(shi)具有低压闭锁和(he)重合闸功能，当出(chu)线(xian)发生(sheng)单相(xiang)接地或(huo)短路故障时(shi)，能快速(su)判(pan)别并跳相(xiang)应断路器，切除(chu)故障线(xian)路；

Ø 针(zhen)对每(mei)条线(xian)路设计过负(fu)荷、零序(xu)电压、零序(xu)电流继电保(bao)护(hu)功(gong)能。

可靠性(xing)保障

Ø 程(cheng)序(xu)自恢(hui)复(fu)功能(neng)装置(zhi)内(nei)部具有软(ruan)、硬件watchdog，实时(shi)(shi)监控程(cheng)序(xu)运行(xing)状态，异(yi)常时(shi)(shi)自动复(fu)位(wei)重启(qi)；串(chuan)行(xing)口(kou)、以太网口(kou)等(deng)的(de)通信端(duan)口(kou)具有软(ruan)件watchdog，长时(shi)(shi)间没有数据收发时(shi)(shi)能(neng)自动复(fu)位(wei)该端(duan)口(kou)。

Ø 电源失(shi)电保护功能，装置信息(xi)在(zai)失(shi)电时保存(cun)在(zai)内部(bu)存(cun)储器（FLASHRAM、DALLASRAM）中，可达十年(nian)。

技术指标

Ø 额定数据

交流(liu)电压(ya)：AC220V；

直流电压：DC24V；

频率(lv)： 50Hz；

Ø 功率(lv)消耗

交流电压(ya)： <0.25VA/相；

交流电流： <0.25VA/相；

整机功耗(hao)：非通(tong)信(xin)状态(tai)下≤18VA  通(tong)信(xin)状态(tai)下≤40VA

Ø 过载(zai)能力(li)

交流电压(ya)： 2倍额定电压(ya)：连续工(gong)作；

交(jiao)流(liu)电流(liu)： 2倍额定(ding)电流(liu)：连续工(gong)作(zuo)；

10倍(bei)额定电流： 10秒。

20倍(bei)额定电(dian)流： 1秒。

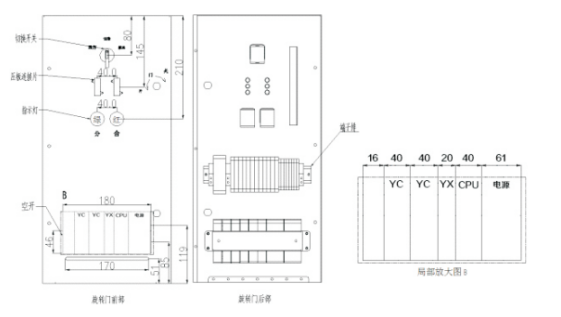

安装开孔与外形(xing)尺寸

订货须知

Ø 配套开关(guan)型号：（ZW8、ZW20、ZE32等）；

Ø 配套(tao)开关具体信息(xi)：电(dian)(dian)操(cao)/储能(neng)电(dian)(dian)压(ya)、电(dian)(dian)操(cao)方(fang)式；

Ø 航(hang)插定义(yi)；

Ø 航插线(xian)缆长度；

Ø 后(hou)(hou)备电(dian)源要(yao)求(qiu)：无后(hou)(hou)备电(dian)源、超级电(dian)容、蓄电(dian)池(chi)；

Ø 通信方式：GPRS、光通信、其他；

Ø 柜(ju)体尺寸要求：标准屏柜(ju)/定制柜(ju)等；

Ø 若现场有其他保护设(she)备（看(kan)门狗、小保护装置）需要配套，则需提(ti)供装置型号(hao)、厂家、通(tong)信(xin)方式、通(tong)信(xin)规约(yue)。
